低压配电系统型式
日期:2016-7-22 10:41:14人气:  标签:常州电工培训 常州电工上岗证培训 常州维修电工技能培训

低压配电系统中常用的型式有:IT系统、TT系统、TN系统,下面我们做分别介绍。

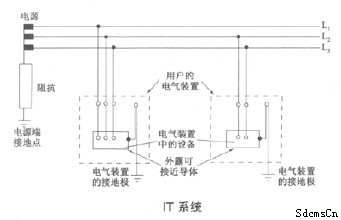

一、IT型
如下图
常州电工上岗证培训,维修电工技能培训
二、TT型
如下图
常州电工上岗证培训,维修电工技能培训
必须说明:
《农村低压电力技术规程》DL/T499-2001中规范:
3.4.5 采用TT系统时应满足的要求:
1、采用TT系统,除变压器低压侧中性点直接接地外,中性线不得再行接地,且应保持与相线(火线)同等的绝缘水平。
2、为了防止中性线的机械断线,其截面积应满足以下要求:
相线的截面积S:S≤16平方毫米   中性线截面积S0:S0=S(与相线一样)
相线的截面积S:16<S≤35平方毫米   中性线截面积S0:S0=16
相线的截面积S:S>35平方毫米   中性线截面积S0:S0=S/2(相线的一半)
3、电源进线开关应隔离(能断开)中性线,漏电保护器必须隔离(能断开)中性线。
4、必须实施剩余电流保护(即必须安装漏电保护开关),包括:
(1)剩余电流总保护、剩余电流中级保护(必要时),其动作电流应满足:
剩余电流总保护和是及时切除低压电网主干线和分支线路上断线接地等产生较大剩余电流的故障。
剩余电流总保护器的动作电流整定:
总保护整定
剩余电流较小的电网   非阴雨季节为50mA   阴雨季节为200mA
剩余电流较大的电网   非阴雨季节为100mA   阴雨季节为300mA
(2)剩余电流末级保护
剩余电流中末级保护装于用户受电端(即终端用户,例如家庭用电,或某台用电设备),其保护范围是防止用户内部绝缘破坏,发生人身间接接触触电等而产生的剩余电流所造成的事故。对直接接触触电,仅作为基本保护措施的附加保护。
剩余电流中末级保护应满足以下条件:
Re×Iop≤Ulim
式中:
Re—受电设备外露可导电部分的接地电阻(Ω)
Ulim—安全电压极限(正常情况下可按50V交流有效值考虑)
Iop—剩余电流保护器的动作电流(A)
Iop整定值:≤30mA
5、配电变压器低压侧及出线回路,均应装设过电流保护,包括:短路保护和过负荷保护。
6、PEE线的作用:当设备发生漏电时,漏电电流可以通过大地回流到变压器的中性点,可以降低带点的设备外壳电压,降低人触及设备外壳被电击的危险程度。
7、当发生单相接地故障时,接地电流通过大地流回变压器中性点,使得接地电流很大,促使线路保护器可靠动作(特别是整定值符合规范的漏电保护器)可靠动作,切断电源。
