电动机延边三角形降压起动控制电路接线图
日期:2016-7-14 20:40:45人气:  标签:常州电工培训 常州电工上岗证培训 常州维修电工技能培训


延边三角形降压启动电路是把三角形连接的定子绕组接成局部为三角形的形式,如下图所示。

电动机启动后转速上升达到一定值时,再将绕组改为三角形连接,然后继续启动运行,这可改善纯Y-△星三角形启动的转矩不足的缺点。
常州维修电工,电工技能培训

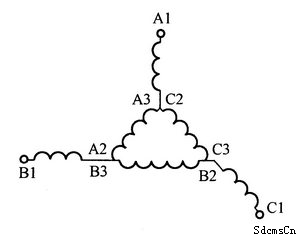

延边三角形连接



下图为延边三角形降压启动控制电路。

常州维修电工,电工技能培训

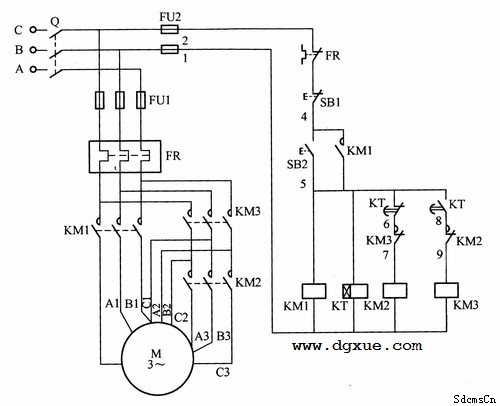

电动机延边三角形降压启动控制电路接线图
电动机延边三角形降压启动控制电路接线图
启动时,合上电源开关Q,按下启动按钮SB2,使KM1、KM2和时间继电器KT得电,这时KM1接通电源,KM2将电动机三相绕组接成延边三角形启动。经延时后,KT的延时断开常闭触点(5~6)断开,KM2断电释放,拆开小三角形。同时KT与KM3的互锁常开触点KT(5~8)闭合,使KM3得电,再把定子绕组接成三角形启动运行
